اگر در صنعت برق فعالیت دارید و با اینورترها و موتورهای صنعتی سروکار داشته‌اید، حتماً با خرابی‌های متداول اینورترها مواجه شده‌اید. یکی از رایج‌ترین دلایل خرابی اینورترهای صنعتی، آسیب به مدار “IGBT” است. در این مقاله، به بررسی IGBT، کاربرد آن در اینورترها، دلایل سوختن و راه‌های جلوگیری از خرابی آن می‌پردازیم.
📌IGBT چیست؟
“IGBT” (مخفف Insulated Gate Bipolar Transistor) یکی از قطعات کلیدی در الکترونیک قدرت است که در مدارهای سوئیچینگ توان بالا استفاده می‌شود. این قطعه ترکیبی از” ترانزیستور دو قطبی (BJT)” و “ماسفت (MOSFET)” است و مزایای هر دو را در یک ساختار واحد ارائه می‌دهد.
IGBT در برابر ماسفت:
IGBT از یک گیت ماسفتی و یک مسیر هدایت دوقطبی ساخته شده، و همین ترکیب هم مزیتش را می‌سازد و هم محدودیتش را. مزیت در ولتاژ بالاست. ماسفت سیلیکونی تا حدود 900 ولت منطقی است و بالاتر از آن مقاومت هدایتش به‌سرعت بد می‌شود؛ IGBT به‌خاطر تزریق حامل، افت ولتاژ هدایتش تقریباً ثابت می‌ماند و تا چند هزار ولت ساخته می‌شود. روی یک اینورتر 380 ولت که باس DC حدود 540 ولت دارد، IGBT دقیقاً به همین دلیل انتخاب شده است. محدودیت در سرعت است، و اینجا معمولاً برعکس گفته می‌شود. IGBT از ماسفت کندتر است، نه سریع‌تر. موقع خاموش شدن باید بارهای انباشته از ناحیه دریفت تخلیه شوند و این یک جریان دنباله‌دار نیم تا پنج میکروثانیه‌ای می‌سازد. نتیجه‌اش این است که در درایوهای موتور عملاً بالای 20 تا 30 کیلوهرتز نمی‌شود رفت.اگر دنبال دلیل این هستید که چرا فرکانس کریر اینورتر شما تا 16 کیلوهرتز است و نه 100 کیلوهرتز، جواب همین است.

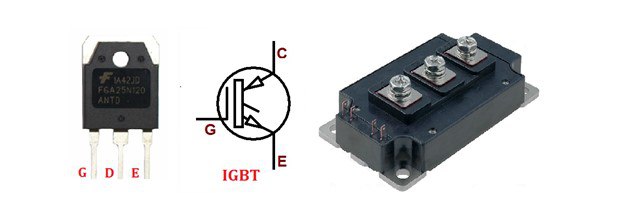

IGBT
📌ساختار و عملکرد IGBT
✅ ترمینال‌ها
- کلکتور (C) و امیتر (E): مسئول هدایت جریان و سوئیچینگ توان بالا.
- گیت (G): کنترل ولتاژ ورودی و عملکرد سوئیچینگ.
✅ ویژگی‌های کلیدی
- سرعت سوئیچینگ بالا
- تلفات توان کم
- عملکرد خطی در ولتاژهای پایین و قابل قبول در ولتاژهای بالا
- ایده‌آل برای کاربردهای “جریان و ولتاژ بالا”
📌کاربرد IGBT در اینورترهای صنعتی
خرابی IGBT یکی از اصلی‌ترین دلایل خرابی اینورترهای صنعتی است. مهم‌ترین عوامل سوختن IGBT عبارتند از:
🔹 استاپ موتور ناگهانی بدون مقاومت ترمز (در توان‌های بالا)
🔹تهویه نامناسب و گرمای بیش از حد
🔹اضافه‌بار طولانی‌مدت موتور
🔹انتخاب اینورتر با توان نامناسب
🔹استفاده از مدهای کنترلی نادرست
🔹اتصال بدنه موتور به کابل
🔹اتصال در خروجی
خروجی اینورتر سه فاز و سه سیمه است و نول ندارد. پس اتصالی فاز به نول در سمت موتور اصلاً موضوعیت پیدا نمی‌کند؛ چیزی که ماژول را می‌برد اتصالی فاز به فاز یا فاز به بدنه است. فاز به بدنه بیشتر از آنچه فکر می‌کنید اتفاق می‌افتد و معمولاً هم دفعتاً نیست. عایق سیم‌پیچ موتور کم‌کم ضعیف می‌شود، رطوبت یا روغن به جعبه ترمینال می‌رسد، یا کابل جایی به لبه تیز سینی می‌ساید. اینورتر تا مدت‌ها جریان نشتی را تحمل می‌کند و بعد یک روز، معمولاً موقع راه‌اندازی که ولتاژ کامل روی سیم‌پیچ سرد می‌نشیند، عایق کامل می‌شکند.
- چرا IGBT از فرسودگی می‌میرد، نه از گرما
بیشتر چیزی که درباره خرابی IGBT نوشته می‌شود درباره حادثه است: اضافه‌بار، اتصالی، فن خراب. ولی مکانیزمی که ماژول‌های سالم را در میدان از پا درمی‌آورد حادثه نیست، خستگی است.
داخل ماژول، تراشه سیلیکونی با سیم‌های آلومینیومی به بیرون وصل شده و خودش با لایه لحیم روی زیرلایه نشسته. این سه ماده ضریب انبساط حرارتی متفاوتی دارند. هر بار که ماژول گرم و سرد می‌شود، این اتصال‌ها کشیده و رها می‌شوند. بعد از ده‌ها هزار بار، دو اتفاق می‌افتد: پای سیم باند ترک می‌خورد و بالاخره از روی تراشه کنده می‌شود، و لایه لحیم زیر تراشه ترک‌های ریز برمی‌دارد که مقاومت حرارتی را بالا می‌برد و بقیه ماجرا را تندتر می‌کند.
نکته‌ای که از این بحث درمی‌آید و به درد کار روزمره می‌خورد این است: چیزی که ماژول را می‌فرساید دمای بالا نیست، دامنه نوسان دما است.
اینورتری که تمام روز روی 70 درجه ثابت کار می‌کند کمتر فرسوده می‌شود تا اینورتری که ساعتی چهل بار بین 40 و 65 درجه بالا و پایین می‌رود. این توضیح همان الگویی است که هر کسی که با بوستر پمپ کار کرده دیده و کمتر کسی دلیلش را گفته: اینورتری که روی پمپ استارت و استاپ زیاد نصب شده زودتر از همه خراب می‌شود، با اینکه به‌طور میانگین خنک‌تر کار می‌کند و هیچ‌وقت هم تریپ نمی‌دهد. اگر روی چنین کاربردی هستید، دو کار جواب می‌دهد. یکی اینکه تعداد سیکل‌ها را کم کنید؛ روی پمپ، همان تنظیمات خواب و بیداری دقیقاً برای این است. دیگری اینکه اینورتر را یک پله بزرگ‌تر بگیرید تا دامنه نوسان دما کوچک‌تر شود.
- فرکانس کریر، مستقیم‌ترین کنترل روی دمای IGBT
هر بار که IGBT روشن و خاموش می‌شود مقدار مشخصی انرژی تلف می‌کند. تعداد این دفعات را فرکانس کریر تعیین می‌کند، پس تلفات کلیدزنی تقریباً خطی با آن بالا می‌رود. عملاً یعنی اگر P0.10 را از 4 روی 12 کیلوهرتز ببرید، سهم کلیدزنی از تلفات حدوداً سه برابر می‌شود و تمامش به شکل گرما روی همان هیت‌سینکی می‌نشیند که نگرانش هستید. خود دفترچه هم در راهکارهای خطای E-08 نوشته: تهویه را بهتر کنید و فرکانس کریر را پایین بیاورید. بالا بردن کریر بی‌دلیل نیست؛ صدای موتور را کم می‌کند. ولی این را رایگان به دست نمی‌آورید و هزینه‌اش را IGBT می‌دهد. اگر اینورتر در تابلوی گرم کار می‌کند یا نزدیک حد جریانش است، کریر پایین‌تر انتخاب امن‌تری است.
IGBT نقش حیاتی در عملکرد اینورترها ایفا می‌کند، از جمله:
- راه‌اندازی و کنترل سرعت موتورهای AC
- جلوگیری از آسیب به موتور با مدیریت جریان برگشتی
- کاهش مصرف انرژی در سیستم‌های پمپاژ و کمپرسور
- تحمل جریان‌های بالا و بهبود کارایی مدارهای قدرت
- کاهش نویز در مدارهای الکترونیکی
کاربرد در صنایع خودروسازی، برق، الکترونیک صنعتی و انرژی‌های تجدیدپذیر
دیودهای هرزگرد
موازی هر IGBT یک دیود در جهت معکوس بسته شده که کارش این است: سیم‌پیچ موتور سلفی است و جریانش نمی‌تواند ناگهان قطع شود. لحظه‌ای که IGBT خاموش می‌شود، جریان باید از جایی رد شود، و اگر مسیری نداشته باشد ولتاژ روی همان IGBT بالا می‌زند. دیود هرزگرد این مسیر را می‌دهد و جریان را به باس DC برمی‌گرداند. یعنی چیزی که این دیودها حفظ می‌کنند خودِ IGBT است، نه موتور. همین‌جا هم ریشه ماجرای مقاومت ترمزی است. وقتی موتور با بار اینرسی زیاد ترمز می‌کند، همین انرژی برگشتی وارد خازن‌های باس DC می‌شود و ولتاژشان را بالا می‌برد. اگر جایی برای تخلیه نداشته باشد، اینورتر خطای اضافه‌ولتاژ می‌دهد.
در صورت بروز خطا مانند "E-12" که نشان‌دهنده قطع فاز خروجی در اینورتر NEO است، جدول زیر مورد بررسی قرار گیرد و در صورت عدم اصلاح با کارشناسان فنی شرکت نورساالکتریک تماس بگیرید.
📌دلایل سوختن مدار IGBT در اینورترها
برای مانیتور و بررسی دمای هیت سینک در اینورترهای NEO می توان از پارامترهای زیر استفاده کرد:
– پارامتر P7.06: این پارامتر دمای لحظه‌ای هیت‌سینک ماژول IGBT را نشان می‌دهد. اگر سعی کنید عددی در آن وارد کنید اینورتر قبولش نمی‌کند، چون در دسته پارامترهای کارخانه‌ای است. ولی برای عیب‌یابی می تواند بسیار مفید واقع شود. اینورتر را زیر بار عادی بگذارید و P7.06 را چند بار در طول روز نگاه کنید. عددی که در گرم‌ترین ساعت کاری می‌بینید حاشیه واقعی شما تا نقطه حفاظت حرارتی است. اگر این دما در زمستان نزدیک 70 درجه است، در تابستان خطای E-08 می‌گیرید. آستانه‌ای که اینورتر روی آن تریپ می‌کند ثابت است و بسته به مدل فرق می‌کند؛ قابل تغییر نیست.
– پارامتر P2.45: این پارامتر آستانه دمای ماژول است و پیش‌فرض 75 درجه می باشد. وقتی دمای هیت‌سینک به این عدد برسد، اینورتر خروجی DO را وصل می‌کند. اینورتر را متوقف نمی‌کند، فرکانس کریر را کم نمی‌کند و جریان را محدود نمی‌کند. اگر شما یکی از خروجی‌های چندکاره را روی عملکرد «رسیدن به دمای ماژول» تنظیم نکرده باشید و سیمش را جایی نبرده باشید، این پارامتر هیچ اثر قابل مشاهده‌ای ندارد. جای درست استفاده‌اش این است: عددی کمتر از نقطه تریپ بگذارید، خروجی رله را به PLC یا یک چراغ روی تابلو ببرید. آن‌وقت قبل از اینکه خط بخوابد کسی خبردار می‌شود. این یک هشدار است، نه یک حفاظت.
تنها پارامتری که واقعاً روی دمای IGBT اثر می‌گذارد
– P2.46 رفتار فن خنک‌کننده را تعیین می‌کند. با مقدار پیش‌فرض صفر، فن موقع کار روشن است و بعد از توقف اینورتر فقط تا وقتی می‌چرخد که دمای هیت‌سینک بالای 40 درجه باشد. با مقدار 1 فن دائم روشن می‌ماند. کدام درست است؟ بستگی به جای نصب دارد و جواب یکسانی ندارد. در کارگاهی که هوا پر از گرد و غبار یا پرز است، فن خاموش یعنی مکش کمتر و هیت‌سینک تمیزتر؛ مقدار صفر را نگه دارید. اما در تابلوی بسته‌ای که خودش گرم است، اینورتر بین دو سیکل کاری گرمای تابلو را می‌گیرد و سیکل بعدی را از دمای بالاتری شروع می‌کند. آنجا مقدار 1 بگذارید.
دلایل خطای E-08 و راهکارهای رفع آن:
📌تنظیمات دمای هیت سینک IGBT در اینورترهای NEO
📌نتیجه‌گیری و راهکارهای افزایش عمر اینورتر
مدار IGBT یکی از مهم‌ترین بخش‌های اینورتر است و رعایت نکات ایمنی می‌تواند از خرابی آن جلوگیری کند. توصیه می‌شود:
✔ راه‌اندازی صحیح اینورتر را طبق منوال آن انجام دهید.
✔ از تهویه مناسب و خنک‌کننده‌های مؤثر استفاده کنید.
✔ اینورتر را متناسب با توان موتور انتخاب نمایید.
