📌 مقدمه
اگر در حوزه اتوماسیون صنعتی و کنترل موتورهای الکتریکی فعال هستید، قطعاً دو تکنیک کنترل برداری (Vector Control) و کنترل V/F را میشناسید. اما آیا میدانید کدام روش برای نیازهای شما مناسبتر است؟
در این مقاله، به مقایسه این دو روش میپردازیم و تفاوتهای کلیدی، مزایا، معایب و کاربردهای هر یک را بررسی میکنیم تا به شما کمک کنیم بهترین گزینه را برای سیستمهای خود انتخاب کنید.
آمادهاید تا ببینید کدام تکنیک پاسخگوی چالشهای کنترل موتور در پروژههای شماست؟
📌 کنترل V/F (ولتاژ به فرکانس) – ساده و اقتصادی
✅ اصول عملکرد کنترل V/F
کنترل V/F یکی از سادهترین و پرکاربردترین روشهای کنترل سرعت در موتورهای القایی است. در این روش، نسبت ولتاژ به فرکانس ثابت نگه داشته میشود تا از اشباع شار مغناطیسی جلوگیری شود. این تکنیک معمولاً در درایوهای AC برای کاربردهای عمومی مانند پمپها، فنها و نوار نقالهها استفاده میشود.
بالای فرکانس نامی، دیگر V/F نیست
توضیح «نسبت ولتاژ به فرکانس ثابت میماند» یک مرز دارد که معمولاً گفته نمیشود، و اتفاقاً بیشتر دردسرها از همانجا شروع میشود.

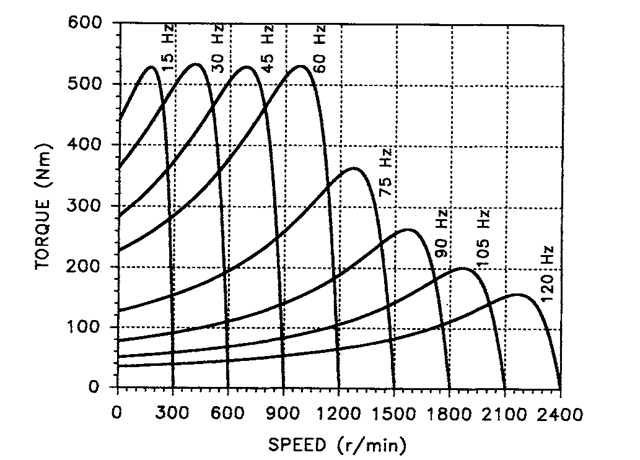

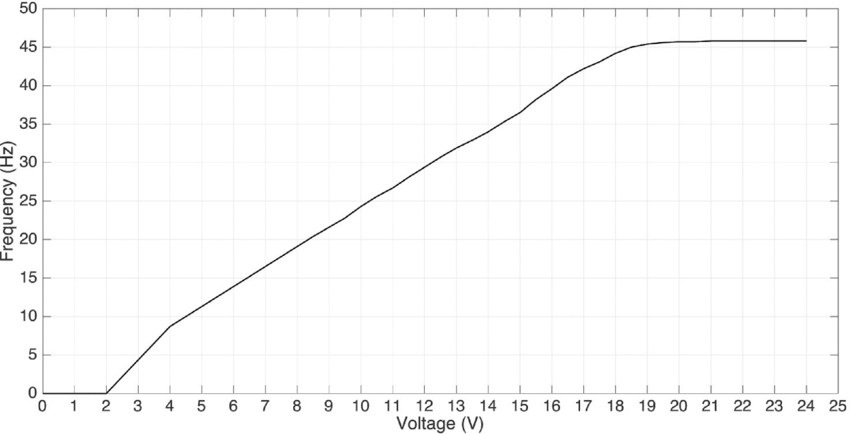

اینورتر نمیتواند ولتاژی بیشتر از ولتاژ ورودیاش بیرون بدهد. تا فرکانس نامی موتور، ولتاژ با فرکانس بالا میرود و نسبت ثابت میماند. از آن به بعد ولتاژ به سقف میخورد و همانجا میماند، ولی فرکانس بالاتر میرود. نسبت افت میکند، شار ضعیف میشود، و گشتاور در دسترس با آن پایین میآید. به این ناحیه تضعیف میدان میگویند.
یک مثال عددی: اگر موتور 50 هرتزی را روی 70 هرتز ببرید تا از پمپ دبی بیشتری بگیرید، حاشیه گشتاورتان تقریباً نصف چیزی است که در 50 هرتز داشتید. دلیل اینکه یک درایو بعد از یک سال کار بیدردسر ناگهان شروع به تریپ اضافهبار میکند، خیلی وقتها همین است.
✅ مزایای کنترل V/F
- هزینه پایین – نیازی به الگوریتمهای پیچیده ندارد.
- سادگی پیادهسازی – مناسب برای سیستمهای بدون نیاز به دقت بالا.
- بدون نیاز به سنسور فیدبک – در بسیاری از موارد از سنسورهای اضافی استفاده نمیکند.
✅ معایب کنترل V/F
- کنترل ضعیف گشتاور در سرعتهای پایین – ممکن است در بارهای سنگین، موتور به درستی عمل نکند.
- پاسخ کند به تغییرات بار – برای کاربردهای دینامیکی مناسب نیست.
راه حل: ضعف گشتاور در دور پایین راهحل دارداینکه V/F در دور پایین گشتاور خوبی نمیدهد درست است، ولی معمولاً طوری گفته میشود که انگار چارهای ندارد. دو تنظیم داخل خود اینورتر هست که بخش زیادی از این فاصله را میبندد و هیچ سختافزاری هم نمیخواهد.
اولی تقویت گشتاور است (پارامتر P05.01). دلیل فیزیکی ضعف دور پایین این است که در فرکانس کم، افت ولتاژ روی مقاومت سیمپیچ استاتور سهم بزرگی از کل ولتاژ خروجی میشود و آنچه به شار میرسد کم میماند. تقویت گشتاور همین را جبران میکند و ولتاژ فرکانسهای پایین را بالا میبرد. P5.02 هم تعیین میکند این تقویت تا چه فرکانسی ادامه پیدا کند.
دومی جبران لغزش است، پارامتر P5.09، و این پارامتر به طور پیش فرض از روی صفر است. یعنی خاموش. کارش این است که بار را لحظهبهلحظه میسنجد و وقتی بار زیاد میشود فرکانس خروجی را کمی بالا میبرد تا دور محور ثابت بماند. دفترچه میگوید حول 100 درصد تنظیمش کنید و از آنجا بالا و پایین ببرید. برای اینکه جبران لغزش درست کار کند باید دور نامی موتور در P8.05 دقیقاً از روی پلاک وارد شده باشد، وگرنه اینورتر مبنایی برای محاسبه ندارد.
هیچکدام از این دو، V/F را به کنترل برداری تبدیل نمیکند. ولی هر دو رایگاناند و روی همان دستگاهی که نصب است اجرا میشوند.
✅ کاربرد
سیستمهای تهویه، پمپهای آب، تجهیزات صنعتی با بار ثابت.
برای پمپ و فن، منحنی پیشفرض بهترین انتخاب نیست
V/F یک منحنی نیست، چند منحنی است، و انتخابش با P5.00 انجام میشود. پیشفرض خطی است که برای بارهای گشتاور ثابت درست است.
ولی گشتاور پمپ گریز از مرکز و فن با مجذور دور تغییر میکند. روی منحنی خطی، وقتی دستگاه با نصف دور کار میکند اینورتر همچنان شار کامل را نگه میدارد، در حالی که بار به یکچهارم گشتاور احتیاج دارد. مابهالتفاوت میشود جریان مغناطیسکنندهای که فقط موتور را گرم میکند.
مقدار 2 در P5.00 منحنی مربعی است و دقیقاً برای همین بارها گذاشته شده. ولتاژ را متناسب با گشتاور واقعی مورد نیاز پایین میآورد. این یک پارامتر است و روی همان تأسیساتی که هست اعمال میشود.
پیشنهاد کارشناسان فنی شرکت نورسا الکتریک، اینورترهای NEO سری NE90 (اینجا) در رنج توان های مختلف (0.75 تا 15 کیلووات) است که می تواند عمده نیاز مشتریان عزیز در صنایع ذکر شده را فراهم نماید.
📌 کنترل برداری (Vector Control) – دقت بالا و پاسخ سریع
✅ اصول عملکرد کنترل برداری
این روش با تجزیه جریان موتور به دو مؤلفه شار (Id) و گشتاور (Iq) کار میکند و با استفاده از تبدیلات ریاضی (تبدیل کلارک و پارک)، کنترل دقیقتری روی موتور اعمال مینماید.
کنترل برداری واقعاً کجا به کار میآید
فهرستی که معمولاً برای کنترل برداری مینویسند رباتیک و CNC و سیستمهای موقعیتیابی است. این فهرست دقیق نیست.
محور یک ربات یا محور خطی یک دستگاه CNC با سروو کار میکند، با موتور آهنربای دائم و فیدبک موقعیت، و یک اینورتر عمومی اصلاً کنترل موقعیت حلقهبسته ندارد. اسپیندل همان دستگاه CNC اما معمولاً موتور القایی است با کنترل برداری حلقهبسته، و آن یکی درست است.
جایی که کنترل برداری حلقهباز واقعاً برنده است، بارهایی است که گشتاورشان متغیر است و در دور پایین باید قوی بمانند. ماشینابزار، سانتریفیوژ، دستگاه کشش سیم، دستگاه تزریق پلاستیک. صنایع نساجی و تولید کابل و کانوایرهای بزرگ هم در همین دستهاند.
حلقهبسته را وقتی انتخاب می کنید که یا باید در دور صفر گشتاور نگه دارید، یا دقت سرعت در حد صدم درصد میخواهید. بالابر و آسانسور و ماشینآلات کاغذسازی پرسرعت نمونههای متعارفش هستند.
پارامتری که این انتخاب را اجرا میکند
تمام این بحث در یک پارامتر خلاصه میشود: P0.00. مقدار 0 برای V/F، مقدار 1 برای برداری حلقهباز، مقدار 2 برای برداری حلقهبسته. مقدار پیش فرض این پارامتر روی 0 می باشد. یک چیز را از قبل بدانید تا سردرگم نشوید. این پارامتر جزو آنهایی است که در حین کار قابل تغییر نیست. اگر میخواهید دو حالت را روی یک دستگاه در حال کار مقایسه کنید، باید اول استپ بزنید.
✅ مزایای کنترل برداری
- کنترل دقیق گشتاور و سرعت – حتی در سرعتهای بسیار پایین.
- پاسخ دینامیکی سریع – مناسب برای بارهای متغیر و سنگین.
- عملکرد مشابه موتورهای DC – اما با مزایای موتورهای AC.
✅ معایب کنترل برداری
- پیچیدگی محاسباتی – نیاز به پردازشگرهای قوی و الگوریتمهای پیشرفته.
اینورترهای NEO سه حالت کنترلی دارند که با پارامتر P0.00 انتخاب میشوند. مقدار 0 همان کنترل V/F است. مقدار 1 کنترل برداری حلقهباز یا SVC است؛ هیچ سنسوری روی موتور لازم ندارد و اینورتر سرعت را از روی جریان و ولتاژ خروجی خودش تخمین میزند. مقدار 2 کنترل برداری حلقهبسته یا FVC است و این یکی است که انکودر میخواهد، بهاضافه کارت PG که باید جداگانه سفارش داده شود.
پس نیاز به اضافه کردن سنسور فقط مربوط به حالت 2 است، و حالت 2 را هم برای کارهای خاصی میخواهید. آسانسور و بالابر، یا هر جایی که باید در سرعت صفر گشتاور کامل داشته باشید یا کنترل گشتاور با دقت لازم است. برای یک اکسترودر، یک دستگاه کشش سیم، یا یک میکسر، SVC کافی است و هیچ سیم اضافهای به موتور نمیرود.پ
چیزی که واقعاً هزینه کنترل برداری است
کنترل برداری یک شرط دارد که کمتر دربارهاش نوشته میشود و برخلاف انکودر واقعاً اجتنابناپذیر است. اینورتر باید پارامترهای الکتریکی موتور را بداند: مقاومت استاتور، مقاومت روتور، اندوکتانس نشتی. هیچکدام اینها روی پلاک موتور نوشته نشده، پس اینورتر باید خودش اندازه بگیرد.این کار اتوتیون است و در NEO با پارامتر P8.37 انجام میشود. مقدار 3 اتوتیون ایستا است؛ موتور میتواند به بار وصل بماند و اینورتر بدون چرخاندن موتور اندازهگیری میکند. مقدار 2 اتوتیون کامل است؛ اینورتر موتور را تا حدود 80 درصد فرکانس نامی میچرخاند و پارامترهای بیشتری به دست میآورد، ولی موتور باید از بار جدا شده باشد. اتوتیون کامل نتیجه بهتری میدهد ولی روی یک جرثقیل نصبشده یا یک اکسترودر پر از مواد، جدا کردن موتور از بار درخواست کوچکی نیست. اتوتیون ایستا با بار وصل کار میکند و کمتر میدهد.
و اگر اصلاً اتوتیون نکنید؟ اینورتر خطا نمیدهد. با پارامترهای پیشفرض کار میکند و شما نوسان سرعت میبینید، یا تریپ اضافهجریان میگیرید، یا عملکردی میبینید که آشکارا از همان V/F قبلی بدتر است. زیاد دیدهایم که بعد از این تجربه، نتیجهگیری شده «کنترل برداری روی این موتور جواب نمیدهد». مشکل کنترل برداری نبوده. پیش از اتوتیون هم باید P8.00 تا P8.05 را درست از روی پلاک موتور وارد کنید. دقت اتوتیون مستقیماً به درستی همین اعداد بستگی دارد.
✅ کاربرد
ماشینآلات صنعتی با دقت بالا، سیستمهای اتوماسیون پیشرفته.
📌 جمعبندی: کدام روش برای شما مناسبتر است؟
و یک تفاوت که در جدولها معمولاً نمیآید: کنترل گشتاور فقط در حالت برداری وجود دارد. در NEO این کار با P9.00 انجام میشود که اصلاً در گروه پارامترهای کنترل برداری است. در حالت V/F امکان انتخاب کنترل گشتاور را ندارید.
قبل از بحث دقت و سرعت پاسخ، یک سؤال هست که تعیین کننده می باشد: آیا بیشتر از یک موتور به خروجی این اینورتر وصل است؟
اگر جواب بله است، کنترل V/F تنها گزینه شماست. کنترل برداری روی پارامترهای یک موتور مشخص کار میکند و شار همان موتور را کنترل میکند؛ وقتی سه فن موازی به خروجی وصل باشند، این کار بیمعنی است. اینورتر نمیداند دارد کدام موتور را مدل میکند. این برای ما مسئله فرضی نیست. خطهای تهویه با چند فن روی یک درایو، و بوستر ستهای چندپمپه، در ایران معمولاند و دقیقاً همان کاربردهایی هستند که V/F برایشان توصیه میشود.
حواستان باشد که حفاظت اضافهبار اینورتر هم در این حالت کل جریان را میبیند، نه جریان تکتک موتورها. یعنی اگر یکی از موتورها تکبهتک اضافهبار بگیرد، ممکن است اینورتر متوجه نشود. هر موتور به حفاظت حرارتی جداگانه خودش نیاز دارد.
📌 سخن پایانی
در شرکت نورسا الکتریک ما بهترین راهکارهای کنترل موتورهای صنعتی را با توجه به نیازهای شما ارائه میدهیم. برای انتخاب مناسبترین درایو موتور (VFD) و مشاوره فنی، با کارشناسان ما تماس بگیرید.
