📌 مقدمه
اینورتر صنعتی (VFD) یکی از مهمترین تجهیزات اتوماسیون صنعتی است که با کنترل سرعت موتورهای AC، انقلابی در صرفه‌جویی انرژی و بهره‌وری ایجاد کرده است. در این مقاله به زبان ساده اما تخصصی بررسی می‌کنیم:
اینورتر صنعتی چگونه کار میکند؟
انواع اینورتر صنعتی برای چه کاربردهایی مناسب هستند؟
مزایای استفاده از VFD در صنایع مختلف چیست؟
معیارهای انتخاب بهترین اینورتر صنعتی .
📌 اینورتر چگونه کار می کند؟
اسم «اینورتر» کمی گمراه‌کننده است و باعث شده خیلی‌ها آن را با اینورتر خورشیدی یا اینورتر UPS اشتباه بگیرند. آن دستگاه‌ها واقعاً برق DC باتری یا پنل خورشیدی را می‌گیرند و به AC تبدیل می‌کنند. اینورتر صنعتی چنین چیزی نیست. اینورتر صنعتی از همان برق سه‌فاز 380 و یا 220 ولت شبکه تغذیه می‌شود. اول آن را یکسو میکند و به DC می‌رساند، بعد دوباره به AC برمی‌گرداند؛ منتها این بار با فرکانس و ولتاژی که خودِ دستگاه تعیین میکند.
کل ارزش دستگاه در همین رفت و برگشت است. برق شبکه فرکانس ثابت 50 هرتز دارد و سرعت موتور القایی هم به فرکانس گره خورده. تا وقتی موتور مستقیم به شبکه وصل باشد، سرعتش دست شما نیست. اینورتر آن قید را برمی‌دارد.
پس «اینورتر» در واقع نام بخش خروجی دستگاه است نه نام کل آن. اسم دقیق‌تر در ادبیات فنی، درایو فرکانس متغیر یا همان VFD است.
برخی از اینورترها، که اغلب به عنوان درایوهای صنعتی شناخته میشوند، با دستکاری فرکانس و ولتاژ خروجی AC، سرعت و گشتاور موتور را نیز کنترل می‌کنند. این برای کاربردهای صنعتی که در آن کنترل دقیق ماشین‌آلات مورد نیاز است، حیاتی است. اساساً، اینورترها یک راه حل انعطاف پذیر برای تامین برق ارائه می‌دهند، DC را به AC تبدیل می‌کنند و در عین حال، در نسخه‌های پیشرفته‌تر، کنترل فرکانس و ولتاژ خروجی را نیز برای برآورده کردن الزامات خاص تجهیزات صنعتی ارائه می‌دهند.
📊 مراحل کار اینورتر صنعتی (۴ مرحله اصلی)
۱-۱. تبدیل AC به DC (Rectifier)
- برق شهری 3فاز AC (مثلاً 380V/50Hz) وارد اینورتر می‌شود.
- توسط رکتیفایر (پل دیودی) به جریان DC تبدیل می‌شود.
۱-۲. فیلتر کردن موج DC (DC Bus)
- خازن‌های بزرگ موج DC را صاف می‌کنند تا نوسانات کاهش یابد.
۱-۳. تبدیل DC به AC متغیر (Inverter)
- ترانزیستورهای IGBT موج DC را به AC با فرکانس قابل تنظیم (مثلاً 0~400Hz ) تبدیل می‌کنند.
- تکنیک PWM (مدولاسیون عرض پالس) برای کنترل دقیق ولتاژ و فرکانس استفاده می‌شود.
۱-۴. کنترل سرعت موتور
- با افزایش/کاهش فرکانس خروجی، سرعت موتور AC تنظیم می‌شود.
مثال:
- فرکانس 50Hz → سرعت نامی موتور (مثلاً 1500RPM)
- فرکانس 25Hz → سرعت موتور به 750RPM کاهش می‌یابد.
سرعت میدان دوار از رابطه ۱۲۰ ضربدر فرکانس تقسیم بر تعداد قطب به دست می‌آید. برای یک موتور چهارقطب روی 50 هرتز این عدد 1500 دور بر دقیقه می‌شود و روی 25 هرتز به 750 می‌رسد.
شفت موتور همیشه کمی کندتر از میدان می‌چرخد، چون موتور القایی برای تولید گشتاور به همین اختلاف نیاز دارد. به آن لغزش می‌گویند و به همین دلیل است که روی پلاک همان موتور چهارقطب، عددی حدود 1440 نوشته شده و نه 1500.

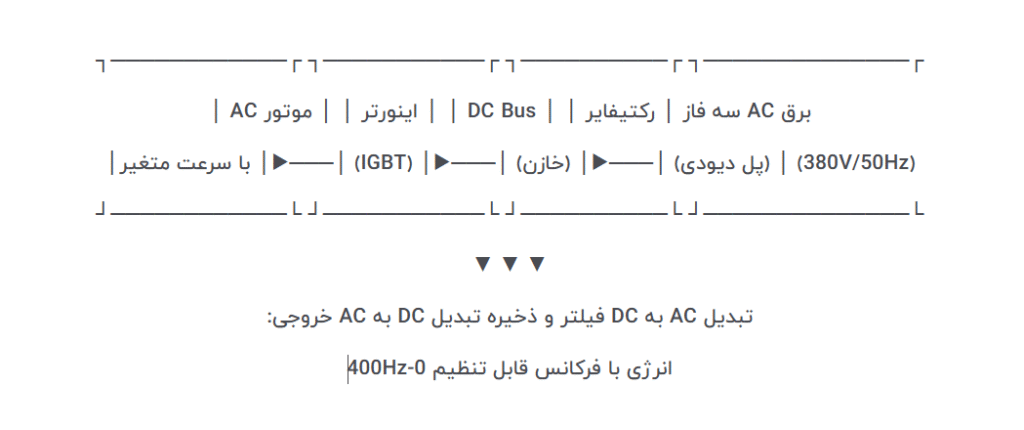

📊 دیاگرام بلوکی عملکرد اینورتر صنعتی
🔍 اجزای کلیدی اینورتر صنعتی
اینورترهای صنعتی از چند بخش اصلی تشکیل شده‌اند که هرکدام نقش حیاتی در عملکرد دستگاه دارند. در اینجا اجزای اصلی و وظایف هر بخش را به صورت طبقه‌بندی‌شده توضیح می‌دهیم:
1- بخش ورودی (برق AC به DC)
1-1. رکتیفایر (Rectifier)
وظیفه: تبدیل برق AC سه‌فاز (مثلاً 380V/50Hz) به جریان DC.
1-2. فیلتر ورودی (INPUT Filter)
وظیفه: راکتور ورودی (اختیاری): وقتی ولتاژ شبکه ناپایدار است یا چند اینورتر روی یک تابلو نصب شده، راکتور ورودی نوسانات جریان کشیده‌شده را کاهش می دهد و اینورتر را از نوسان ولتاژ شبکه دور نگه می‌دارد. این قطعه داخل دستگاه نیست و جداگانه خریداری می‌شود.
2.بخش میانی (ذخیره و فیلتر DC)
2-1. باس DC (DC Bus)
وظیفه: ذخیره‌سازی و تثبیت ولتاژ DC.
2-2. مدار ترمز دینامیکی (Dynamic Braking)
وظیفه: کنترل انرژی برگشتی از موتور در حالت ترمزگیری.
3.بخش خروجی (تبدیل DC به AC)
3-1. اینورتر (Inverter)
وظیفه: تبدیل DC به AC با فرکانس و ولتاژ قابل تنظیم.
3-2. فیلتر خروجی (Output Filter)
وظیفه: فیلتر خروجی (اختیاری و بیرونی): در کابل‌های بلند بین اینورتر و موتور، پالس‌های خروجی در انتهای کابل بازتاب پیدا می‌کنند و ولتاژ روی ترمینال موتور بالا می‌رود. فیلتر dv/dt یا فیلتر سینوسی این بازتاب ها را کنترل میکند. مثل راکتور ورودی، این هم یک لوازم جانبی است و داخل اینورتر قرار ندارد.
4.بخش کنترل و مانیتورینگ
4-1. برد کنترل (Control Board)
وظیفه: تنظیم پارامترها (فرکانس، ولتاژ، جریان).
4-2. رابط کاربری (HMI/Display)وظیفه: نمایش پارامترها و تنظیم دستی.
4-3. سنسورهای فیدبک
وظیفه: اندازه‌گیری جریان، ولتاژ و دما.
5.سیستم خنک‌کننده
5-1. هیت‌سینک (Heat Sink)
وظیفه: دفع حرارت تولیدشده توسط IGBT ها.
5-2. فن (Cooling Fan)
وظیفه: خنک‌کاری فعال در اینورترهای پرقدرت.
نکته مهم که زیاد باعث خرید اشتباه می‌شود:
نویز و هارمونیک دو مسئله جداگانه‌اند. فیلتر EMC به‌سراغ نویز فرکانس بالا می‌رود و روی هارمونیک‌های مرتبه پنجم و هفتم که پل یکسوساز به شبکه پس می‌دهد تقریباً بی‌اثر است. اگر مشکل شما اعوجاج جریان ورودی است، راکتور ورودی یا چوک DC این مساله را حل می کند نه فیلتر EMC.
📌 انواع اینورتر صنعتی برای چه کاربردهایی مناسب هستند؟
انواع اینورتر صنعتی
دسته‌بندی اینورترها بسته به اینکه از چه زاویه‌ای نگاه کنید فرق میکند. چهار تقسیم‌بندی زیر آن‌هایی هستند که موقع خرید واقعاً به کارتان می‌آیند.
بر اساس سطح ولتاژ
اینورترهای فشار ضعیف تا 690 ولت کار می‌کنند و تقریباً تمام بازار صنعتی ایران در همین محدوده است. بالاتر از آن اینورترهای فشار متوسط قرار می‌گیرند که معمولاً از 2.3 یا 3.3 کیلوولت شروع میشوند و کاربرد آنها در فولاد، سیمان و پمپاژ سنگین است.
بر اساس روش کنترل
این مهمترین تقسیم‌بندی است و مستقیماً روی قیمت و روی کاری که می‌توانید با موتور بکنید اثر می‌گذارد. کنترل V/F ساده‌ترین حالت است. اینورتر نسبت ولتاژ به فرکانس را ثابت نگه می‌دارد و کاری به اینکه واقعاً چه بر سر موتور می‌آید ندارد. برای کاربردهای پمپ و فن کاملاً کافی است. کنترل برداری بدون سنسور یا SVC یک مدل ریاضی از موتور را داخل خودش اجرا میکند و از روی جریان اندازه‌گیری‌شده تخمین می‌زند که شفت کجاست. گشتاور در دور پایین به نسبت V/F به مراتب بهتر است.
بیشتر بارهای گشتاور ثابت با همین مدل کنترلی تنظیم میشوند. کنترل برداری با فیدبک یا FVC از طریق نصب انکودر روی شفت موتور و به‌جای تخمین، سرعت واقعی را می‌خواند. کاربرد آنها زمانی است که یا دقت موقعیت لازم دارید یا باید در دور نزدیک صفر گشتاور کامل بدهید، مثل بالابر. سری NE9000 هر سه حالت مد کنترلی را دارد.
بر اساس تیپ بار
یک بدنه واحد معمولاً در دو تیپ عرضه می‌شود. تیپ G برای بارهای گشتاور ثابت مثل نوار نقاله و اکسترودر، و تیپ P برای پمپ و فن که گشتاور راه‌اندازی سنگینی نمی‌خواهند. همان دستگاهی که به‌عنوان تیپ G یک رده توان دارد، به‌عنوان تیپ P یک رده بالاتر فروخته می‌شود. اگر تیپ را اشتباه بگیرید، ظرفیت اضافه‌باری که به دستتان می‌رسد با بارتان جور درنمی‌آید.
بر اساس تغذیه ورودی
مدل‌های کوچک با ورودی تکفاز 220 ولت هم ساخته میشوند. خروجی اینورتر در هر حالت سه‌فاز است. بسته به ولتاژ ورودی، خروجی ولتاژ 3 فاز 380 ولت یا 220 ولت می باشد.

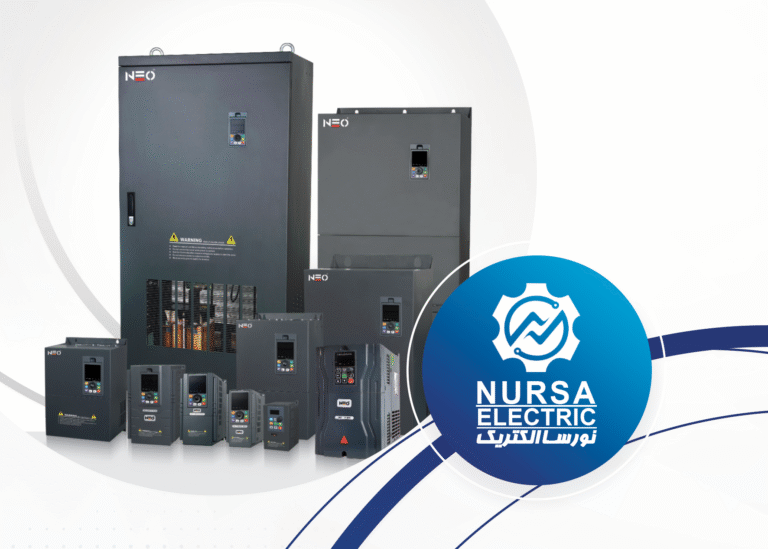

اینورترهای NEO: قدرت و انعطاف‌پذیری برای هر نیاز صنعتی
- پوشش کامل طیف کاربری با اینورترهای ولتاژ پایین و متوسط NEO در رنج‌های توان مختلف (تکفاز و سه‌فاز).
- راه‌حل‌های بهینه برای صنایع متنوع با قابلیت‌های پیشرفته و عملکرد مطمئن.
مثال برای صنایع کاربردهای اینورتر صنعتی
- صنعت نفت و گاز: کنترل پمپ‌های انتقال سیالات
- صنایع غذایی: تنظیم سرعت نوار نقاله
- معادن: کنترل سنگ‌شکن‌ها
- کشاورزی: آبیاری تحت فشار
📌 مزایای استفاده از VFD در صنایع مختلف چیست؟
درایوهای فرکانس متغیر (VFD) یا اینورترهای صنعتی، نقش کلیدی در بهینه‌سازی عملکرد سیستم‌های الکتریکی دارند. در اینجا به مهمترین مزایای VFD در صنایع مختلف اشاره می‌کنیم:
صرفه‌جویی در انرژی و کاهش هزینه‌ها
این مزیت واقعی است ولی از یک مسیر به دست نمی‌آید. سه مسیر جدا وجود دارد و وزنشان در تأسیسات مختلف فرق میکند، پس بهتر است هر سه را بشناسید تا بدانید در مورد شما کدامش کار میکند.
- قانون توان سوم در بارهای گریز از مرکز
توان مصرفی پمپ و فن و بلوئر با توان سوم دور تغییر میکند. یعنی اگر دور را فقط 20 درصد کم کنید، مصرف تقریباً نصف می‌شود. توان راکتیو از دوش شبکه برداشته می‌شود. موتور القایی برای ساختن میدان مغناطیسی به جریان مغناطیس‌کنندگی نیاز دارد. در حالت اتصال مستقیم، این جریان را از شبکه می‌کشد و چون تقریباً مستقل از بار است، موتوری که کم‌بار کار میکند ضریب توانش تا حدود 0.4 هم پایین می‌آید.
پشت اینورتر ماجرا فرق میکند. این جریان راکتیو را خازن باس DC خودِ اینورتر تأمین میکند و شبکه اصلاً آن را نمی‌بیند. ضریب توان جابه‌جایی در ورودی اینورتر حدود 0.98 می‌ماند و نکته مهم اینکه این عدد به میزان باربودن موتور بستگی ندارد.
دو نتیجه ملموس دارد. جریان راکتیو از کابل‌ها و ترانس خودِ کارخانه حذف می‌شود و تلفات مسی همان‌ها پایین می‌آید، و در تعرفه صنعتی ایران ضریب توان زیر 0.9 جریمه دارد که یک ردیف مستقل در قبض است.
یک نکته مهم اینست که اینورتر جریان راکتیو را برمی‌دارد و به‌جایش جریان هارمونیک می‌گذارد. پل دیود ورودی فقط نزدیک قله ولتاژ هدایت میکند، پس جریان کشیده‌شده پالسی و اعوجاجی است. ضریب توان کل حاصل‌ضرب ضریب جابه‌جایی در ضریب اعوجاج است؛ با اعوجاج حدود 45 درصد که مقدار متعارف یک اینورتر با چوک DC است، عدد نهایی نزدیک 0.89 درمی‌آید نه 0.98. بدون راکتور ورودی پایین‌تر هم می‌رود.
اینکه این ماجرا روی قبض شما چطور ظاهر شود به کنتور بستگی دارد. کنتورهایی که فقط مؤلفه جابه‌جایی را می‌سنجند اینورتر را بسیار خوب نشان می‌دهند و کنتورهای مقدار مؤثر واقعی، اعوجاج را هم به حساب می‌آورند. - منحنی V/F کاهشی
در کنترل V/F لازم نیست منحنی خطی را نگه دارید. می‌توانید منحنی توان دوم یا یکی از منحنی‌های 1.2 تا 1.8 را انتخاب کنید تا وقتی دور پایین می‌آید ولتاژ سریع‌تر از حالت خطی افت کند. شار موتور کم می‌شود و تلفات هسته هم با آن پایین می‌آید. برای پمپ و فن که در دور پایین گشتاور زیادی نمی‌خواهند این کار درست است، و برای نوار نقاله غلط.
در سری NE9000 این انتخاب با پارامتر P5.00 انجام می‌شود. حواستان باشد که یک‌بار موقع راه‌اندازی تنظیمش می‌کنید و بعد ثابت می‌ماند؛ اینورتر خودش لحظه‌به‌لحظه شار را بهینه نمی‌کند. - کجا انتظار صرفه‌جویی نداشته باشید؟
در بارهای گشتاور ثابتی که با دور کامل کار می‌کنند، کاهش قبض از مسیر اول رخ نمی‌دهد. نوار نقاله‌ای که همیشه روی 50 هرتز است با اینورتر مصرف کمتری نخواهد داشت و خودِ اینورتر هم حدود 2 تا 4 درصد تلفات اضافه میکند. دلیل استفاده از اینورتر در این بارها کنترل فرآیند و راه‌اندازی نرم است. البته اگر ضریب توان کارخانه پایین باشد، مسیر دوم همچنان چیزی به شما می‌دهد.
افزایش عمر تجهیزات و کاهش استهلاک
- راه‌اندازی نرم موتور (Soft Start) و کاهش تنش‌های مکانیکی
- جلوگیری از ضربه‌های الکتریکی و گرمایش بیش از حد
- کاهش خرابی‌های زودرس و هزینه‌های تعمیر و نگهداری
کنترل دقیق فرآیندهای صنعتی
- تنظیم دقیق سرعت و گشتاور موتورهای AC/DC
- بهبود کیفیت تولید در صنایع غذایی، نساجی و پتروشیمی
- قابلیت یکپارچه‌سازی با سیستم‌های اتوماسیون (PLC، SCADA)
کاهش نویز و آلودگی صوتی
- اینورتر صدای موتور را کاهش نمی دهد. خروجی اینورتر موج PWM است و همین باعث یک زوزه فرکانس‌بالا در موتور می‌شود که در حالت اتصال مستقیم به شبکه وجود ندارد. فرکانس کریر در سری NE9000 بین 0.5 تا 16 کیلوهرتز قابل تنظیم است و هرچه بالاتر بروید صدای موتور کمتر می‌شود. عوضش جریان نشتی و تداخل الکترومغناطیسی بالا می‌رود و تلفات کلیدزنی خودِ اینورتر هم زیاد می‌شود، تا جایی که در توان‌های بالا مجبورید دستگاه را دِریت کنید.
معمولاً 6 تا 8 کیلوهرتز تعادل خوبی است. کاهش واقعی صدا مربوط به وقتی است که فن یا پمپ را به‌جای 50 هرتز روی 35 هرتز می‌برید، صدای آیرودینامیکی به‌شدت افت میکند.
حفاظت پیشرفته و ایمنی بالا
- تشخیص خطاهای الکتریکی (اضافه‌بار، اتصال کوتاه، ولتاژ نامتعادل)
- محافظت از موتور در برابر نوسانات برق و گرمایش بیش از حد
انعطاف‌پذیری در کاربردهای مختلف
- مناسب برای صنایع آب و فاضلاب، معدن، نفت و گاز، سیمان، فولاد، نساجی و…
- پشتیبانی از موتورهای تکفاز و سه‌فاز با رنج توانی گسترده
چرا VFD انتخاب هوشمندانه‌ای برای صنعت شماست؟
با نصب درایو فرکانس متغیر (VFD)، نه‌تنها هزینه‌های عملیاتی کاهش می‌یابد، بلکه بهره‌وری و طول عمر دستگاه‌ها نیز افزایش پیدا میکند.
📌 معیارهای انتخاب بهترین اینورتر صنعتی
اگر قصد خرید اینورتر صنعتی (درایو فرکانس متغیر – VFD) را دارید، این راهنما به شما کمک میکند تا بهترین گزینه را با توجه به نیاز خود انتخاب کنید.
1. تعیین نیازهای اصلی
✅ نوع موتور: اینورتر باید با نوع موتور (AC، سه فاز، تک فاز، سنکرون، القایی و …) سازگار باشد.
✅ توان موتور: اینورتر باید با توان (کیلووات یا اسب بخار) موتور شما مطابقت داشته باشد.
✅ ولتاژ ورودی و خروجی: بررسی کنید که اینورتر با ولتاژ شبکه (مثلاً 220V، 380V، 480V) و ولتاژ مورد نیاز موتور سازگار باشد.
2. ویژگی‌های فنی مهم
✅ در اینورترهای NEO رنج فرکانس خروجی تا 3200 هرتز قابل تنظیم است. رنج فرکانس خروجی، که باید با حداکثر دور مورد نیاز متناسب باشد. یک قاعده کاربردی هم اینجا هست. نسبت فرکانس کریر به حداکثر فرکانس کاری بهتر است کمتر از 36 نباشد، وگرنه کیفیت کنترل افت میکند.
✅ روش کنترل (برداری، اسکالر، سنسورلس، DTC و …)
✅ امکان اتصال به شبکه صنعتی (پروتکل‌های ارتباطی مانند Modbus, Profibus, Ethernet/IP)
✅ حفاظت‌های ایمنی (محافظت در برابر اضافه بار، اتصال کوتاه، گرمای بیش از حد و …)
✅ راندمان انرژی (اینورترهای با راندمان بالا باعث صرفه‌جویی در مصرف برق میشوند)
3.قیمت و گارانتی
✅ مقایسه قیمت اینورترهای مختلف با توجه به برند و قابلیت‌ها
✅ بررسی گارانتی و خدمات پس از فروش
