در این مقاله به بررسی آدرس دهی هگزادسیمال در اینورتر NEO و روش های تبدیل این آدرس ها برای ارتباط با PLC زیمنس می پردازیم. سیستم هگزادسیمال به عنوان یک سیستم عددنویسی پایه ۱۶، کاربرد گسترده ای در برنامه نویسی و ارتباطات صنعتی دارد. این مقاله مفاهیم پایه، روشهای تبدیل و پیاده سازی عملی این آدرسها را در محیط های صنعتی مورد بحث قرار میدهد.
📌 مقدمه
در سیستمهای اتوماسیون صنعتی، ارتباط بین اینورترها و PLC از اهمیت بالایی برخوردار است. آدرس دهی صحیح و تبدیل مناسب آدرس ها تضمین کننده ارتباط بدون مشکل بین این تجهیزات است. سیستم هگزادسیمال به دلیل کارایی بالا در نمایش مقادیر باینری، به طور گسترده در این زمینه استفاده می شود.
📌 سیستم عددنویسی هگزادسیمال
این سیستم عددی یک استاندارد پذیرفته شده توسط اکثر سازندگان اتوماسیون و ابزاردقیق است. آدرسهای حافظه در PLCها معمولاً بر اساس مضربی از بایت‌ها هستند که هر دو رقم هگزادسیمال دقیقاً معادل یک بایت (۸ بیت) است. تطابق آسان با سیستم باینری دارد که باعث خوانایی بهتر و راحت تر می شود.
استاندارد صنعتی در پروتکل‌های ارتباطی مانند Modbus و Profibus از هگزادسیمال برای آدرس‌دهی رجیسترها استفاده می‌کنند. رجیسترهای اینورترها معمولاً با آدرسهای هگزادسیمال تعریف می‌شوند.
در جدول معادل های باینری (سیستم های دودویی یا صفر و یک) و همینطور معادل های دسیمال (سیستم دهدهی یا سیستم عددی مورداستفاده در روزمره) را مشاهده می کنید.

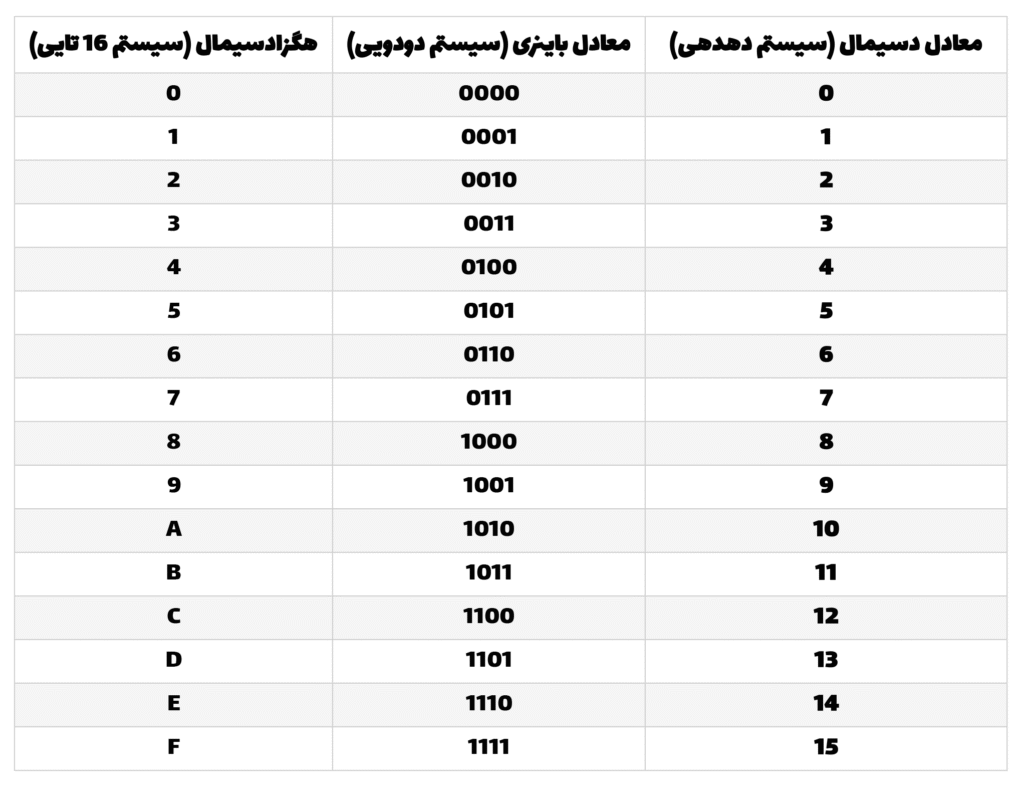

جدول سیستم عددنویسی هگزادسیمال
📌 آدرس دهی هگزادسیمال در اینورتر NEO
✅ اعداد 40001 و 400001 در سیستم آدرس‌دهی زیمنس به چه معناست؟
این اعداد مربوط به سیستم آدرس‌دهی Modbus در تجهیزات زیمنس هستند که به دو دسته اصلی تقسیم می‌شوند:
1. عدد 40001 (چهل هزار و یک)
-
- نوع رجیستر: رجیسترهای نگهدارنده یا Holding Register
- محدوده آدرس‌دهی 40001 تا 49999
- کاربرد:
– خواندن/نوشتن مقادیر آنالوگ (16-bit)
– پارامترهای قابل تنظیم در اینورترها
– مقادیر Process Value (PV) در کنترلرها
2. عدد 400001 (چهارصد هزار و یک)
-
- نوع رجیستر: رجیسترهای نگهدارنده توسعه یافته یا Extended Holding Register
- محدوده آدرس‌دهی 400001 تا 465535
- کاربرد:
– مقادیر 32 بیتی (Double Word)
– داده‌های با دقت بالا (مثلاً موقعیت‌های ممیزدار یا Real)
– پشتیبانی از داده‌های بزرگتر
نکته مهم: کلیه آدرسهای هگز اینورترهای NEO به صورت 32 بیتی می باشند؛ لذا جهت پیدا کردن کد مربوطه برای برنامه نویسی، حتما معادل دسیمال آن را با عدد 400001 جمع کنید. عدد به دست آمده دقت بالاتری به لحاظ انتقال دیتا در شبکه های مدباس ارائه می دهد و همین مسئله می تواند به صورت یک مزیت مهم اینورترهای NEO در صنعت دستگاه های کنترل فرکانس متغیر باشد.

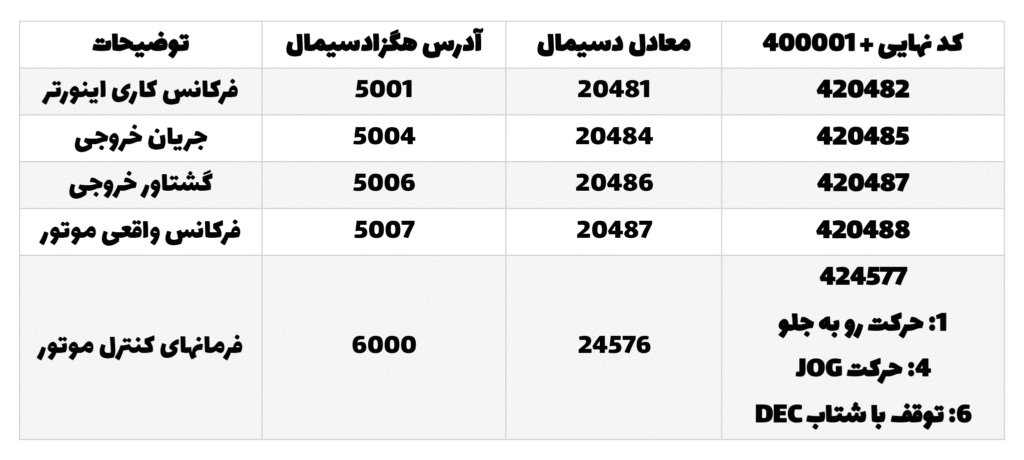

✅ در جدول زیر چند مورد از مهم ترین آدرس های هگزادسیمال جهت خواندن وضعیت اینورتر و تبدیل آنها به آدرس های مورد استفاده در بلاک های برنامه نویسی PLC زیمنس آورده شده است. جهت اطلاع از سایر آدرس ها می توانید به منووال دستگاه مراجعه فرمایید.
📌 مزایای کلیدی آدرس دهی هگزادسیمال در اینورتر NEO
- دقت انتقال داده بالا به دلیل پشتیبانی از فرمت ۳۲ بیتی
- کاهش خطاهای ارتباطی در شبکه‌های Modbus
- سازگاری بهتر با کنترلرهای زیمنس
- پشتیبانی از داده‌های پیچیده مانند مقادیر ممیزدار
- بهینه‌سازی عملکرد در سیستمهای کنترل سرعت متغیر (VFD)
📌 نتیجه‌گیری: انتخاب هوشمند برای سیستمهای صنعتی
اینورترهای NEO با پیاده‌سازی آدرس دهی هگزادسیمال ۳۲ بیتی، راه‌حلی بهینه برای ارتباط با PLCهای زیمنس ارائه می‌دهند. این سیستم نه تنها دقت انتقال داده را افزایش میدهد، بلکه امکان مدیریت پارامترهای پیچیده را در سیستمهای کنترل سرعت موتور فراهم می‌کند.
توصیه فنی:
برای دسترسی به لیست کامل آدرسها و پارامترهای قابل برنامه‌ریزی، به منوال فنی اینورتر NEO مراجعه نمایید.
