📌 آنچه در این مقاله بررسی خواهیم کرد:
در این مقاله، به صورت گام به گام یاد می‌گیرید چگونه اینورتر صنعتی NEO را از طریق شبکه به PLC زیمنس S7-1200 متصل کنید. از تنظیمات پورت سریال در اینورتر و PLC گرفته تا اتصال فیزیکی، پیکربندی در نرم‌افزار TIA Portal، و برنامه‌نویسی به زبان LAD برای ارتباط Modbus، تمام مراحل به همراه تصاویر و نکات فنی توضیح داده شده است تا به صورت عملی با مراحل کار آشنا شوید.
این راهنما برای مهندسان اتوماسیون و تکنسین‌هایی که قصد کنترل اینورترهای NEO از طریق شبکه Mobus را دارند، کاربردی و ضروری است.
- تنظیمات پورت سریال در اینورتر
- اتصال فیزیکی درایو با پی ال سی زیمنس
- تنظیمات پورت سریال در نرم افزار تیاپورتال
- برنامه نویسی در تیاپورتال
✅ تنظیمات پورت سریال در اینورتر نئو NEO
-

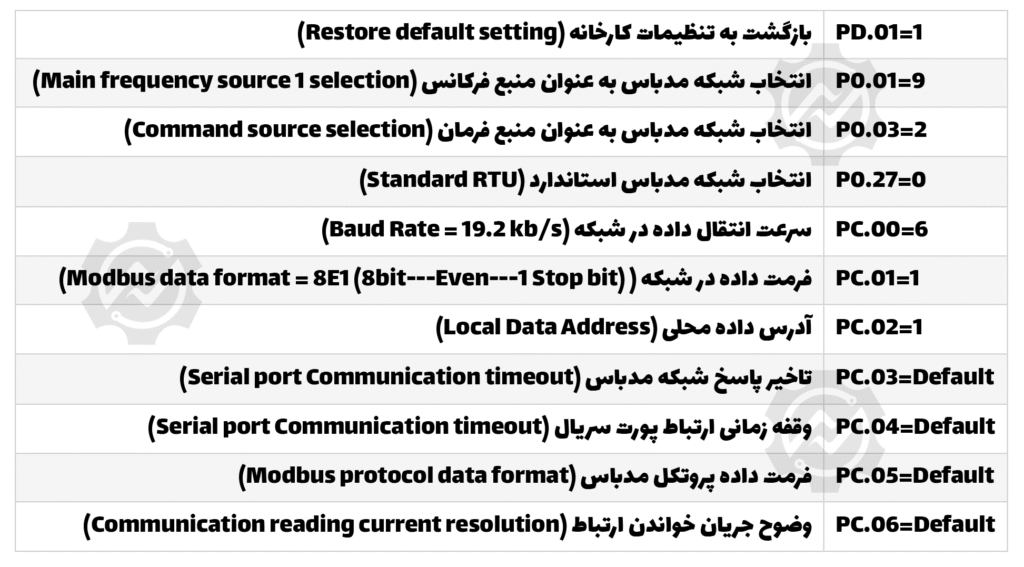

ابتدا پارامترهای زیر را جهت راه اندازی درایو در شبکه مدباس تنظیم کنید:
✅ اتصال فیزیکی درایو با پی ال سی زیمنس

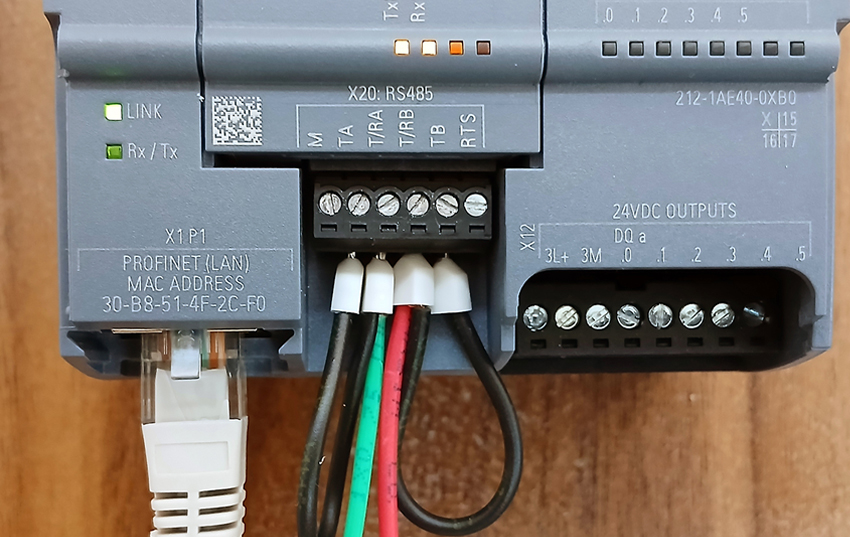

پورت های شبکه RS-485 شامل دو سیم به هم تابیده شیلد دار است. در پی ال سی زیمنس پورت T/RB به عنوان پورت مثبت مدباس و پورت T/RA به عنوان پورت منفی مدباس در نظر گرفته شده است. از پورت های TB و TA نیز یک پل به پورت های T/RB و T/RA مطابق شکل زیر داده خواهد شد:
TB → T/RB → RS485(+) → اتصال به پورت مثبت شبکه مدباس در درایو (سیم قرمز)

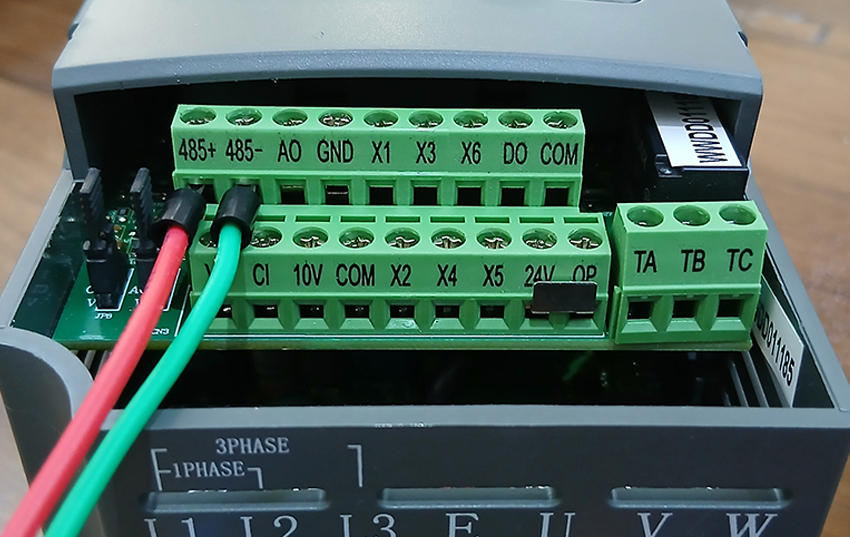

TA → T/RA → RS485(-) → اتصال به پورت منفی شبکه مدباس در درایو (سیم سبز)
✅ تنظیمات پورت سریال در نرم افزار تیاپورتال
نرم افزار تیاپورتال را باز کنید و پی ال سی خود را به آن متصل کنید. حتما در نظر داشته باشید ماژول شبکه ای که پورت RS-485 را ساپورت می کند در سخت افزار شما موجود باشد.

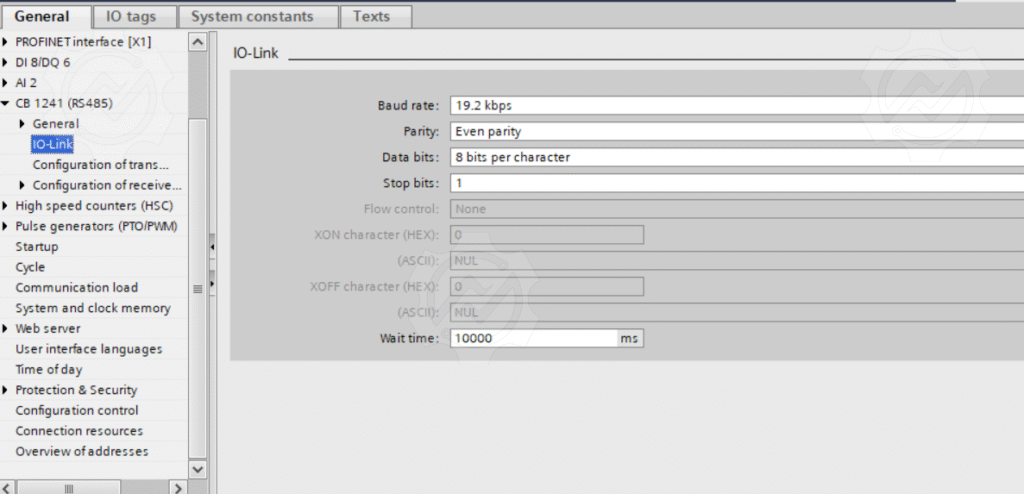

حال تنظیمات شبکه مانند سرعت و فرمت داده را دقیقا منطبق بر درایو خود، در قسمت پیکربندی سخت افزاری تیاپورتال انجام دهید.
✅ برنامه نویسی در تیاپورتال
در OB1 بلاک های مربوط به مدباس را از آدرس زیر فراخوانی کرده و تنظیمات مربوطه را انجام دهید.
فقط یکبار Instructions> Communications>Communication Processor>Modbus: MB_COMM_LOAD

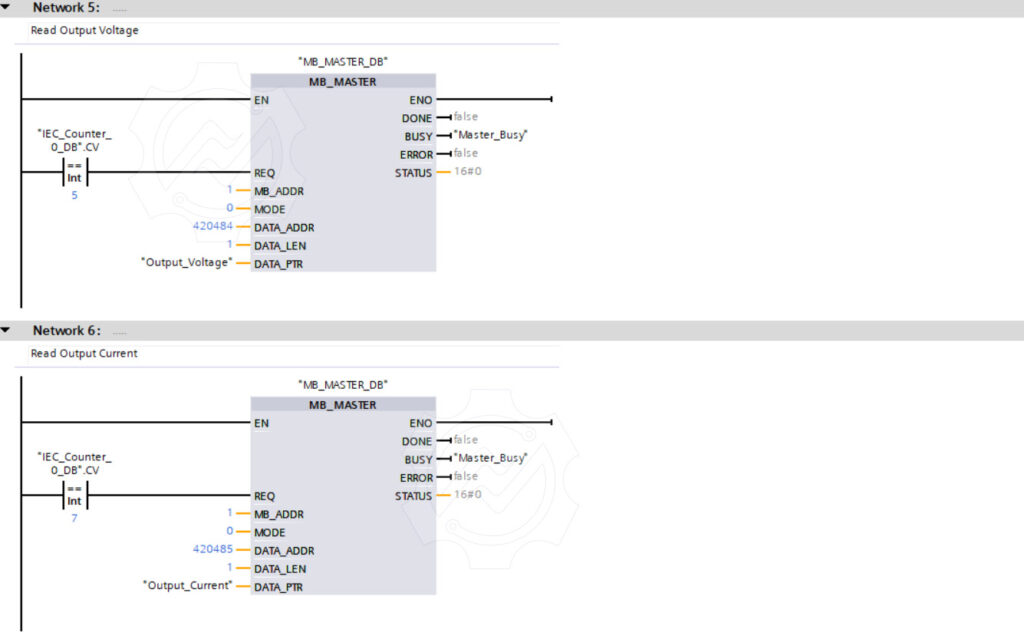

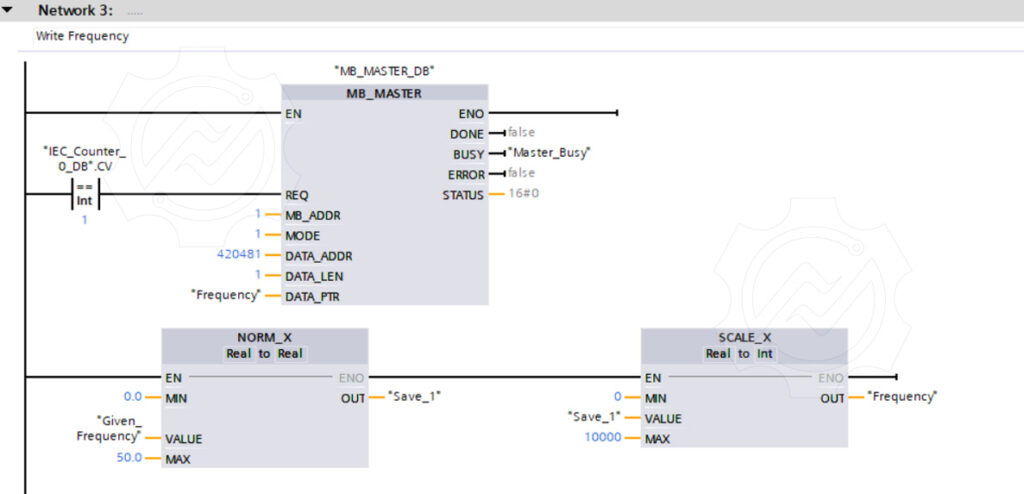

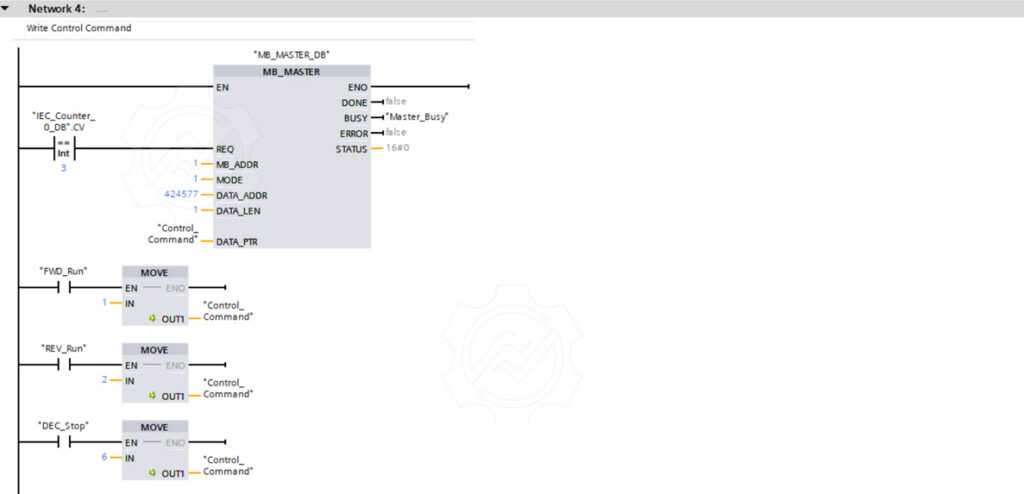

به تعداد فرمانها Instructions> Communications>Communication Processor>Modbus: MB_MASTER
پس از اطمینان از درستی تنظیمات، برنامه را ذخیره و در پی ال سی دانلود نمایید. حالا با اعمال مقدار به فرکانس و فشردن شستی RUN، موتور با فرکانس اعمالی شروع به حرکت خواهد کرد.
📌 نتیجه گیری
اینورترهای NEO با پشتیبانی از پروتکل استاندارد Modbus RTU از طریق پورت RS-485، انعطاف پذیری بالایی در ارتباط با انواع سیستم های کنترل صنعتی ارائه می دهند. این قابلیت امکان مانیتورینگ، کنترل و تنظیم پارامترهای درایو را از راه دور فراهم کرده و پیاده سازی سیستم های اتوماسیون صنعتی یکپارچه را تسهیل می نماید. با توجه به سازگاری گسترده این پروتکل، اینورترهای NEO می توانند در طیف وسیعی از کاربردهای صنعتی مورد استفاده قرار گیرند
